產品說明
概述
HXGN15 -12型箱型固定式環網高壓開關設備(以下簡稱 環網柜)，是6-10kV三相交流50Hz的環網供電和終端供電系統的戶內成套配電裝置。主要是適用于廠礦、住宅小區、高層建 筑、學校等配電場所，作為接受和分配電能之用。本環網柜滿足國 家標準GB3906《3~35kV交流金屬封閉開關設備》和國際標準IEC298 (交流金屬封閉開關設備和控制設備》的要求，并且具有兩部提出的"五防"聯鎖功能。

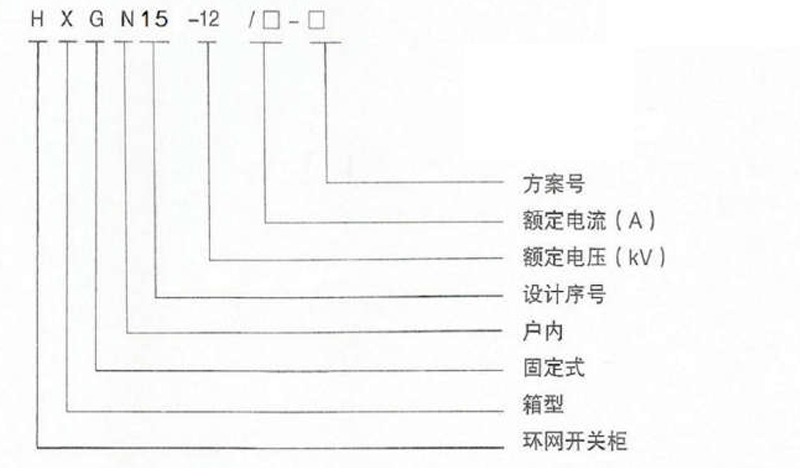

產品型號及含義
便用環境條件
1、海拔不超過1000m；(超過lOOOm時按國標修正)；
2、周圍空氣溫度：上限+40℃，下限-25℃；
3、相對濕度：日平均值不大于95%,月平均值不大于90%(+25℃)；
4、沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動場所.
技術參數
環網柜技術參數見表1
表1
| 序號 | 名稱 | 單位 | 參數 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 主母線額定電流 | A | 630 |
| 4 | 額定熱穩定電流 | kA | 20kA (4s) |
| 5 | 接地回路額定熱穩定電流 | kA | 20kA (4s) |
| 6 | 額定動穩定電流 | kA | 50 |
| 7 | 接地回路額定動穩定電流 | kA | 50 |
| 8 | 主回路額定短路關合電流 | kA | 50 |
| 9 | 額定短路開斷電流 | kA | 20 |
| 10 | 機械壽命 | 次 | 2000 |
| 11 | 1min工頻耐受電壓對地、相間/隔離斷口 | kV | 42/48 |
| 12 | 雷電沖擊耐受電壓 對地、相間/隔離斷口 | kV | 75/85 |
| 13 | 二次回路1min工頻耐壓 | V | 2000 |
環網柜配用的FN12-12D負荷開關及FN12-12DR組合電器技術參數表2
表2
| 序號 | 名稱 | 單位 | FN12-12D/630 | FN12-12DR/125 |
| 1 | 額定電壓 | kV | 12 | |
| 2 | 額定頻率 | Hz | 50 | |
| 3 | 額定電流 | A | 630 | 125 |
| 4 | 1min工頻耐受電壓對地、相間/隔離斷口 | kV | 42/48 | |
| 5 | 雷電沖擊耐受電壓對地、相間/隔離斷口 | kV | 75/85 | |
| 6 | 額定熱穩定電流 | kA | 20 (4s) | |
| 7 | 額定動穩定電流 | kA | 50 | |
| 8 | 額定短路關合電流 | kA | 50 | |
| 9 | 額定電流下電壽命 | 次 | 不小于100 | |
| 10 | 額定空載變壓器開斷容量 | kVA | 1600 | |
| 11 | 額定短路開斷電流 | kA | 31.5 | |
| 12 | 額定轉移電流 | kA | 1.5 | |
| 13 | 機械壽命 | 次 | 2000 | |
