概述
XHG消弧消諧及過電壓保護裝置用干3-35 KV中性點非有效接地電力系統中，對這類系統運行中的各類過電壓加以限制，特別是對單相弧光接地過電壓加以限制和消除，以有效地提高電網的運行安 全性及供電可靠性。
單相弧光接地過電壓的危害。
我國3-35kV (含66kV )的電網大多采用中性點不接地的運行方式。此類電網在發生單相金屬性直接接地時，非故障相對地電壓將升高到線電壓，三相線電壓量值不變，且仍具有120°的相位差，三相用電設備的工作并未受到影響，因而不影響電能的正常傳輸。所以國 家標準規定這類電網在發生單相接地故障后允許短時間帶故障運行，提高了該類電網的供電的可靠性。
現有的運行規程規定，中性點非有效接地系統發生單相接地故障時，允許運行兩小時，但規程未對“單相接地故障”的概念加以明確界定。如果單相接地故障為金扇性接地，則故障相的電 壓降為零，毀余兩健全相對地電壓升高至線電壓，這類電網的電氣設備在正常情況下都應能承受這種過電壓面不損壞。但是，如果單相接地故俺為間歇性弧光接地，則會在系統中產生達3.5倍 相電壓峰值的過電壓，這樣高的過電壓如果數小時作用于電網，勢必會造成電氣設備內絕緣的積累性損傷，在健全相的絕緣薄弱環節造成絕緣對地?fù)舸?，進而發展成為相間短路事故，在間歇性電弧接地暫態過程中，實際系統會形成多頻振蕩回路，不僅會產生高 幅值的相間過電壓，使相間絕緣弱點閃絡，發展成為相間短路事故。
諧振接地方式的消弧效果
隨著我國對城市及農村電網的大規模技術改造，城市、農村的配電網必定向電纜化發展，系統對地電容電流在逐漸增大，弧光接地過電壓?jiǎn)栴}也日益嚴重起來，為了解決上述問題，不少電網采用了諧振接地方式，即在電網中裝設消弧線圈，當系統發生單相弧光接地時，利用消弧線圈產生的感性電流對故障點電容電流進行補償.使流經故障點殘流減少.從而達到自然熄弧。實際運行經驗證明，中性點經消弧線圈接地的電網，由單相弧光接地過電壓造成的設備損壞及影響系統運行安 全的事故仍時有發生。其原因是由于電網運行方式多樣化及弧光接地點的隨機性，消弧線圈要對電容電流進行有效補償確有難度，且消弧線圈僅僅補償了工頻電容 電流.而實際通過接地點的電流不僅有工頻電容電流.而且包含大量的高頻電流及阻性電流.嚴重時僅高頻電流及阻性電流就可以 維持電弧的持嫌燃燒。甚至在某些情況下，因消弧線圈的存在，電弧重燃可能在恢復電壓最 大這一最不利時刻才發生，使弧光接地 過電壓升離
確著城鄉電網的發展以及生產，生活對供電可靠性的要求越來越高，每次絕緣事故造成的危害及波及面勢必增加.為此我公司 開發出XHG消弧消諧及電壓保護裝置，將中性點非有效接地電網的相對地及相間過電壓限制在電網安 全運行的范圍之內，徹底解決 各種過電壓對設備及電網安 全運行的威脅，提髙這類電網的供電可靠性。

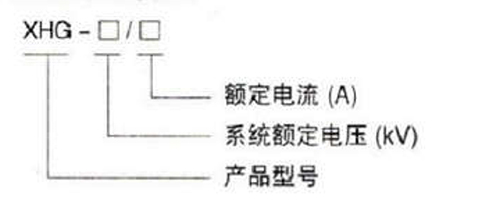

產品型號及含義
使用環境條件
1、海拔高度:不超過2000m;
2、環境溫度：-25℃-+ 40℃；
3、相對濕度：日平均相對濕度不大于95%, 月平均相對濕度不大于90%;
4、地震烈度：不超過8度；
5、沒有火災、爆炸危險、嚴重污穢、 化學腐館及劇烈振動的場所；
6、戶內使用。
