概述
XGN2-12型箱型固定式交流金展封閉開關設備（簡稱開關柜），是按國 家標準GB3906《3-35KV交流金屬封閉開關設備》設計，滿足國際IEC298標準，并且達到兩部提出的"五防"閉鎖要求。
適用范圍
本產品適用于額定電壓為3.6~12KV、50Hz額定電流630-3150A 三相交流單母線、雙母線、單母線帶旁路系統，作為接受和分配電能之用?？蓾M足各種類型發電廠、變電站（所）及工礦企業的使用要求。

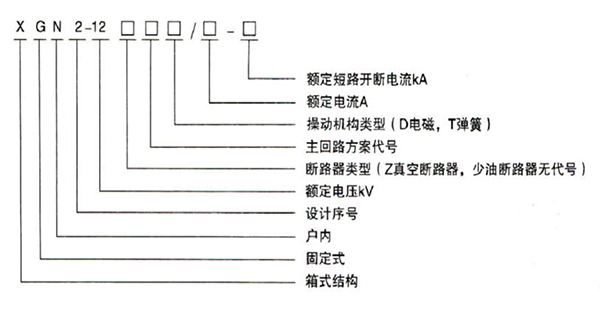

產品型號及含義
使用環境條件
1、環境溫度：上限+40℃下限-10℃,允許在-30℃時儲運飽和荼汽壓日平均值不大于2.2*10-3mpa,月平均值不大于 1.8*10-3mpa；
2、相對濕度：日平均值不大于95%月平均值不大于90%;
3、海撥高度：1000m以下（超過1000m時與制造廠協商生產）；
4、地震烈度：小于8度；
5、無火災、爆炸危險、嚴重污穢，化學腐蝕及劇烈震動
主要技術參數
1)開關柜主要技術參數
| 序號 | 項目 | 單位 | 技術參數 |
| 1 | 額定電壓（最髙工作電壓） | kV | 3,6,7.2,12 |
| 2 | 額定電流 | A | 630-3150 |
| 3 | 額定短路開斷電流 | kA | 16,20,31.5,40 |
| 4 | 額定短路關合電流（峰值） | kA | 40,50,80,100 |
| 5 | 額定短路動穩定電流（峰值） | kA | 40,50,80,100 |
| 6 | 額定熱穩定電流 | kA | 16,20,31.5,40 |
| 7 | 額定熱穩定時間 | S | 4 |
| 8 | 防護等級 | IP2X | |
| 9 | 母線系統 | 單母線分段 | |
| 10 | 操作方式 | 電磁式、彈簧儲能式 | |
| 11 | 外形尺寸（寬x深x高） | mm | 1100x1200x2650 （ 一般型） |
| 12 | 重量 | kg | 1000 |
2)開關柜內主要電器設備技術參數
a、ZN28A-12真空斷路器技術參數
| 序號 | 項目 | 單位 | 技術參數 | |||
| 1 | 額定電壓(最 高工作電壓) | kV | 12 | |||
| 2 | 額定電流 | A | 630 | 1000 | 1250, 2000 | 2500,3150 |
| 3 | 額定短路開斷電流 | kA | 16,20 | 20,25 | 31.5 | 40 |
| 4 | 額定短賂關合電流 | kA | 40,50 | 50,63 | 80 | 100 |
| 5 | 額定動穩定電流（峰值） | kA | 40,50 | 50,63 | 80 | 100 |
| 6 | 額定熱穩定電流 | kA | 16,20 | 20,25 | 31.5 | 40 |
| 7 | 燃弧時間 | ms | 20 | |||
| 8 | 額定操作順序 | 分-0.3S-合分-180S-合分 | ||||
| 9 | 一分鐘工頻耐壓（有效值） | kV | 42/48 （斷口） | |||
| 10 | 雷電沖擊耐壓 | kV | 75/85 （斷口） | |||
| 11 | 機械壽命 | 次 | 10000 | |||
b、大電流隔離開關技術參數
| 名稱 | 單位 | GN22-10/2000-40 | GN22-10/3150-50 | ||
| 額定電壓(最 高工作電壓) | kV | 12 | |||
| 額定電流 | A | 2000 | 3150 | ||
| 4S熱穩定電流（有效值） | kA | 40 | 50 | ||
| 動穩定電流（峰值） | kA | 100 | 125 | ||
| 額定 絕緣 水平 | 雷電沖擊電壓 | 相對地、相間 | kV | 75 | |
| 斷口 | 85 | ||||
| 1 min工頻耐壓 | 相對地、相間 | 42 | |||
| 斷口 | 48 | ||||
結構特點
XGN2-12開關柜為金屬封閉箱式結構，柜體骨架原設計為角何焊接而成，后經我公司研制開發也可為例板彎制組裝結構，這樣即大大增加了外形美觀，又便于組織生產，縮短生產周期。柜內分為斷路器室、母線室、電纜室、繼電器室等，室與室之間用鋼板隔開：
1)斷路器室在柜體前下部，斷路器的傳動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接，電流互感器與下隔離開關的母排連接，斷路器室還設有壓力釋放通道，若內部發生故障電弧時，氣體可通過排氣通道將壓力釋放：
2)母線室在柜體后上部，為了減小柜體高度，母線呈品形排列.以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關 母排連接，相鄰兩母線室之間可隔離。
3)電纜室在柜體下部的后方，電纜室內支持絕緣子可設有電壓監視裝置，電纜固定在支架上，對于主接線為聯絡方案時，本 室則為聯絡小室.繼電器室在柜體上部前方，室內安裝板可安裝各種繼電器等，室內有端子排支架，門上可安裝指示儀表、 信號元件等二次元件.頂部還可布二次小母線。
4)斷路器的操動機構裝在下面左邊位置.其上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護，前面可檢修繼電器室的 二次元件，以及維護操動機構，機械聯鎖及傳動部分，斷路器。后面維修主母線和電纜終端。在斷路器室和電纜室均有照明燈。前門的下方設有與柜寬方向平行的接地銅母線，其裁面為4X40mm2。
5)機械聯鎖：為了防止帶負荷分合隔離開關，防止誤分誤合斷路器，防止誤入帶電間隔；防止帶電合接地開關；防止帶接地刀合閘，開關柜釆用相應的機械聯鎖，機械聯鎖的動作原理如下：
a、停電操作（運行-檢修)
開關柜處于工作位置，即上下隔離開關、斷路器處于合閘狀態，前后門已鎖好，并處于帶電運行之中，這時的小手柄處于“工作位置"。先將斷路器分閘后，再將小手柄扳到“分?jǐn)嚅]鎖”位置，這時斷路器不能合閘，將操作手柄插入下隔離的 操作孔內從上住下拉，拉到下隔離分閘位置,將手柄拿下，再插入上隔離操作孔內，從上往下拉，拉到上隔離分閘位置。 再將操作手柄拿下，插入接地開關操作孔內，從下向上推，使接地開關處于合閘位置，這時可將小手柄扳至“檢修"位置?？上却蜷_(kāi)前門，取出門后邊鑰匙打開后門，停電操作完畢，檢修人員對斷路器室及電纜室進行維護和檢修。
b、送電操作（檢修-運行)
若已檢修完畢，需要送電，其操作程序如下：
將后門關閉，鑰匙取出后關前門，將小手柄從“檢修”位置扳到"分?jǐn)嚅]鎖"位置，這時前門被鎖定，斷路器不能合閘， 用操作手柄插入接地開關操作扎內，從上向下拉，使接地開關處于分閘位置，將操作手柄拿下，再插入隔離的操作孔內， 從下向上推，使上隔離處于合閘位置，將操作手柄拿下，插入下隔離操作孔內，從下向上推使下隔離處于合閘位置,取出操作手柄，將小手柄扳至“工作位置”，這時可將斷路器合閘。
