概述
KYN28A-12 （GZS1-12 ）型戶內交流金屬鎧裝中置式開關設備（以下簡稱開關設備）系由西安森源公司開發和提供技術轉讓的先進中壓開關設備。它適用于三相交流額定電12KV, 額定頻率50Hz電力系統，用于接受和分配電能并對電路實行控制，保護及臨測。
符合標準：
GB3906《3~35kV交流金屬封閉開關設備》
GB11022《髙壓開關設備通用技術條件》
IEC298 （1990）《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》
DL404《戶內交流髙壓開關柜訂貨技術條件》

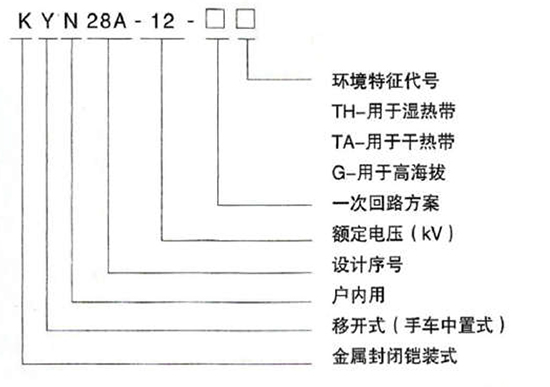

產品型號及含義
使用環境條件
1、環境濕度：最 高溫度+40℃，最 低溫度-10℃
2、環境濕度：日平均相對濕度≤95%
月平均相對濕度≤90%
3、海拔髙度：1000m以下；
4、抗地震度：地震烈度不超過8度；
5、周圍空氣不含腐蝕性或可燃氣體、水蒸氣等明顯污染；
6、無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足I類要求；
7、在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠協商。
注：①相對濕度大于70%時應接通電加熱器。
②凡海拔髙度超過1000m的地方，按JB/Z102規定處理。
技術參數
1、開關設備技術參數見表1
表1
| 項目 | 單位 | 參數 | |||
| 額定電壓 | kV | 3.6 | 7.2 | 12 | |
| 額定頻率 | Hz | 50 | |||
| 斷路器額定電流 | A | 630,1250,1600.2000,2500,3150 | |||
| 開關柜額定電流 | A | 630,1250,1600,2000,2500,3150 | |||
| 額定熱穩定電流（4s） | kA | 16,20,25,31.5,40,50, | |||
| 額定動穩定電流(峰值） | kA | 40,50,63.80,100,125 | |||
| 額定短路開斷電流 | kA | 16,20,25,31,5,40,50, | |||
| 額定短路關合電流（峰值） | kA | 40,50,63,80,100,125 | |||
| 額定絕 | 1min工頻耐受電壓 | kV | 24 | 32 | 42 |
| 緣水平 | 雷電沖擊耐受電壓 | kV | 40 | 60 | 75 |
| 防護等級 | 外殼為IP4X、隔室間、斷路器定門打開時為IP2X | ||||
2、VD4、VS1-12真空斷路器技術參數
a、VD4、VS1-12J5空斷路器技術參數見表2
表2
| 項目 | 單位 | 參數 | |
| 額定電壓 | kV | 12 | |
| 額定頻率 | Hz | 50 | |
| 斷路器額定電流 | A | 630,1250,1600,2000,2500,3150 | |
| 額定熱穩定電流（4s） | kA | 16,20,25,31.5,40,50, | |
| 額定動穩定電流（峰值） | kA | 40,50,63,80,100,125 | |
| 額定短路開斷電流 | kA | 16,20,25,31.5,40,50, | |
| 額定短路關合電流（峰值） | kA | 40,50,63,80,100,125 | |
| 額定絕 | 1min工頻耐受電壓 | kV | 42 |
| 緣水平 | 雷電沖擊耐受電壓 | kV | 75 |
| 額定操作順序 | 分-0.3S-合分-180S-合分 | ||
| 額定短路開斷電流開斷次數 | 次 | 50 | |
| 機械壽命 | 次 | 20000 | |
b、VD4. VS1真空斷路器機械特性見表3
表3
| 名稱 | 單位 | 數值 | |
| 觸頭開距 | mm | 11 ±1 | |
| 超行程 | mm | 4±0.5 | |
| 相間中心距離 | mm | 210±0.5,250±0.5,275±0.5 | |
| 合閘觸頭彈跳時間 | ms | ≤2 | |
| 三相分閘不同期性 | ms | ≤2 | |
| 合閘時間當操作電壓為 | 最 高 | ms | ≤50 |
| 額定 | ms | ≤50 | |
| 最 低 | ms | ≤60 | |
| 分閘時間 | ms | ≤100 | |
| 平均分閘速度 | m/s | 0.9-1.2 | |
| 平均合閘速度 | m/s | 0.6-0.8 | |
| 各相導電回路電阻 | UQ | ≤40 | |
| 觸頭壓力 | N | 3200±100 | |
當斷路器用于控制3-10KV電動機時，若起動電流小于600A,必須安裝金屬氧化鋅避雷器,其具體要求由用戶與制造廠聯系協 商：當斷路器用于開斷電容器組時，電容器組的額定電流不應大于斷路器額定電流的80%。
3、操作機構技術參數見表4
表4
| 名稱 | 單位 | 數值 | |
| 額定操作電壓 | 合閘線圈 | V | DC220,110,AC220,110 |
| 分閘線圈 | V | AC220,110,DC220,110 | |
| 線圈功率 | 合閘線圈 | W | 245 |
| 分閘線圈 | W | 245 | |
| 儲能電機功率 | W | 50 | |
| 儲能電機額定電壓 | V | DC220,110,AC220,110 | |
| 儲能時間 | S | ≤10 | |
