產品說明
概述
KYN61A-40.5型小型化鎧裝式金隅封閉開關設備，是由西安高壓電罷 研究所主持設計，柜架按金屬封閉鎧裝移開式結構設計，柜內配用新型全絕緣真空斷路器或六氟化硫斷路器。柜體采用組裝結構，提高了外觀質量和制造精度，縮短了生產周期。開關柜的各項正常操作，都能在高壓隔室門關閉條件下進行。本產品符合IEC-60298、GB3906、及DL404等標準 的要求，并具備完養的”五防“功能。
本開關柜使用在40.5kV三相交流50Hz電力系統中，作為發電廠、變電所及工礦企業的配電室接受與分配電能之用；對電路具有控制、保護和 監測等功能。除廣泛用于一般電力系統外，還可使用于頻繁操作的場所。 使用環境條件按GB3906 《3-35KV交流金屬封閉開關設備》所規定的正常使用條件。

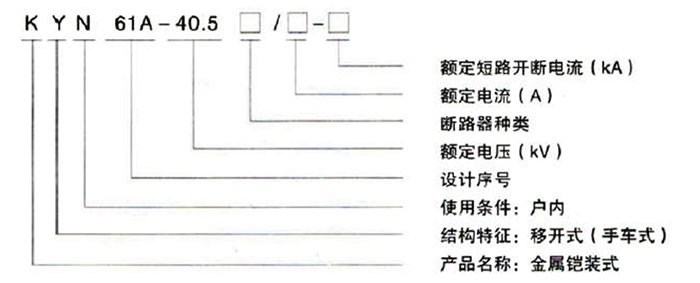

產品型號及含義
使用條件
1、環境溫度：上限+40℃,下限-10℃
2、海拔高度不超過1000m；
3、空氣相對濕度：日平均值不大于95%,
月平均值不大于90%;
4、地震烈度不超過8度；
5、不適用于腐蝕性或可燃性氣體、水蒸氣等明顯污染的場所。
注：超出上述正常使用條件時，用戶可與制造廠協商確定。
技術數據
KYN61A-40.5開關柜額定參數
| 名稱 | 單位 | 參數 | |
| 額定電壓 | kV | 40.5 | |
| 額定電流 | ?A | 1250, 1600, 2000 | |
| 額定短路開斷電流 | kA | 25, 31.5 | |
| 額定短路關合電流 | kA | 63, 80 | |
| 動穩定電流（峰值） | kA | 63, 80 | |
| 4 S熱穩定流（有效值） | kA | 25, 31.5 | |
| 額定絕緣水平 | 雷電沖擊耐壓 | kV | 185 |
| 主回路lmin工頻耐壓 | 95 | ||
| 外形尺寸 | 寬x深x高 | m | 1.2x26x2.4 |
| 防護等級 | 外殼/內部 | m | IP3x/IP2x |
ZN85 A-40.5真空斷路器額定參數
| 名稱 | 單位 | 參數 | |
| 額定電壓 | kV | 40.5 | |
| 額定電流 | A | 1250, 1600, 2000 | |
| 額定短路開斷電流 | kA | 25, 31.5 | |
| 額定短路關合電流 | kA | 63, 80 | |
| 動穩定電流（峰值） | kA | 63, 80 | |
| 4S熱穩定電流（有效值） | kV | 25, 31.5 | |
| 額定絕緣水平 | 雷電沖擊耐壓 | kV | 185 |
| 主回路1min工頻耐壓 | 95 | ||
| 額定頻率 | Hz | 50 | |
| 額定操作順序 | 分0.3S-合分180S-合分 | ||
| 機械壽命 | 次 | 10000 | |
| 合閘時間 | 電磁機構 | s | ≤0.2 |
| 彈簧機構 | ≤0.15 | ||
| 分閘時間 | s | ≤0.07 | |
JN22-40.5接地開關額定參數
| 名稱 | 單位 | 參數 | |
| 額定電壓 | kV | 40.5 | |
| 4 s熱穩定電流（有效值） | kA | 25, 31.5 | |
| 動穩定電流（峰值） | kA | 63. 80 | |
| 關合短路電流（峰值） | kA | 63, 80 | |
| 額定絕緣水平 | 雷電沖擊附壓 | kV | 185 |
| 主回路1min工頻耐壓 | 95 | ||
| 額定頻率 | Hz | 50 | |
